Le
réseau d’échange de chaleur et de froid de Paris-Saclay,
largement alimenté par la géothermie, est une infrastructure
essentielle qui rend
possibles les échanges d’énergies - chaud et froid
- entre les différents projets immobiliers, contribuant à
une baisse du coût de l’énergie finale. Elle permet
de diviser par deux les émissions de CO2 à l’horizon
2021. Associé à un réseau électrique intelligent
- smart grid -,
il formera le réseau multi-énergies intelligent de Paris-Saclay,
une première mondiale à cette échelle.
Un
projet d’écologie industrielle |
|
|
La
nappe
de l’Albien
La
nappe de l’Albien
est une nappe d’eau souterraine captive profonde, présente
dans des aquifères
du Crétacé inférieur
(- 145 millions
d’années).
Elle
contient
d’importantes
réserves d’eau
estimées à 700
milliards de m³ avec
une température
moyenne de 30°C.
La gestion de cette
nappe est contrôlée
dans le cadre du
schéma directeur
d’aménagement et
de gestion des eaux (SDAGE) du bassin
Seine Normandie. |
Objectif
: une production de chaleur à plus de 60 % renouvelable
En
travaillant simultanément sur la sobriété
énergétique, la mise en valeur d’énergies
locales et renouvelables et un pilotage intelligent, l’ÉPA
Paris-Saclay et la Communauté d’agglomération
Paris-Saclay souhaitent faire du campus urbain un territoire à
énergie positive. L’objectif est la production d’une
chaleur à plus de 60 % renouvelable.
Le
campus urbain de Paris-Saclay dispose de conditions particulièrement
favorables pour remplir cet objectif :
-
un
ensemble d‘opérations d’aménagement
coordonné dans le cadre d‘une Opération
d’intérêt national avec une diversité
de projets immobiliers - laboratoires, centre de recherche,
entreprises, logements... - permettant une complémentarité
et une mutualisation entre leurs besoins en chaud et en froid
;
-
des
grandes structures scientifiques qui dégagent une chaleur
qu’il est possible de réutiliser dans une logique
d’économie circulaire ;
-
une
maîtrise publique du foncier qui autorise d’imposer
des performances à tous les bâtiments qui rejoignent
le site : certification HQE niveau Excellent pour les bâtiments
tertiaires, universitaires et de recherche ; la certification
NF Habitat HQE niveau Excellent et le label BÉPOS Effinergie
2017 pour les logements ;
-
des
collectivités impliquées dans la démarche
développement durable : communes et communauté
d’agglomération Paris-Saclay (CPS) ;
-
un
accès à une ressource géothermique locale
et pérenne : la nappe de l’Albien.
|
|

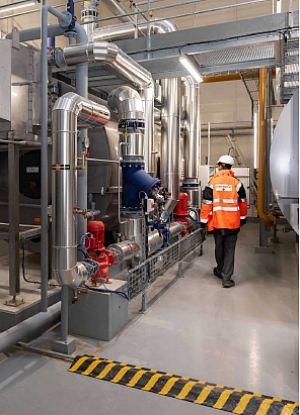

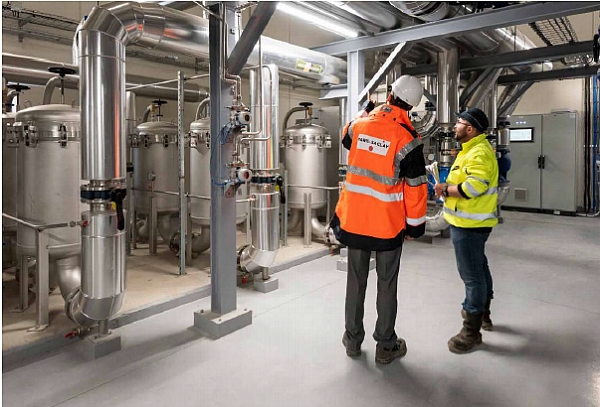

Unité
de filtration et échangeur thermique sur la géothermie
© Carlos Ayesta

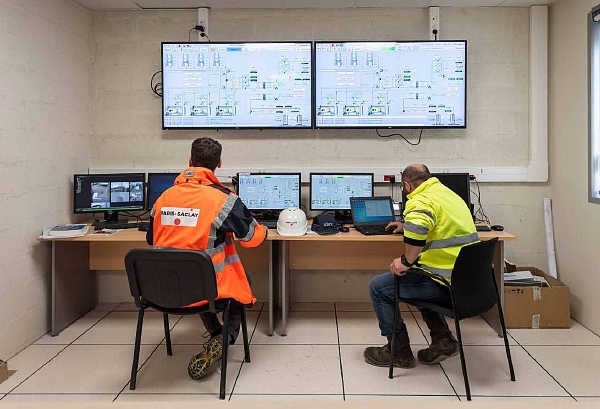

Poste
d’hypervision qui centralise plus de 5 000 données
en temps réel du réseau © Carlos
Ayesta
|
|
Un
réseau d’échange de chaleur et de froid adapté
au campus urbain
Les
caractéristiques particulières du projet de campus
urbain ont amené très tôt l’ÉPA
Paris-Saclay à considérer que la réalisation
d’un réseau de chaud-froid était une réponse
optimale techniquement, économiquement et sur le plan environnemental,
nettement préférable à l’addition de
solutions autonomes. Cette solution collective mutualisée
permet en effet, d’une part, de valoriser la ressource géothermique
locale - la nappe de l’Albien - au bénéfice
de l’ensemble des projets immobiliers et, d’autre
part, de rendre possible les échanges d’énergies
- chaud et froid - entre les différents bâtiments,
contribuant à une baisse du coût de l’énergie
finale.
La
construction d’un réseau d’échange de
chaleur et de froid collectif permet d’atteindre une meilleure
performance économique et environnementale par rapport
à la juxtaposition de solutions énergétiques
autonomes non coordonnées. L’expertise menée
par le Secrétariat général à l’investissement,
en février 2015, a conclu sans équivoque sur la
pertinence des objectifs énergétiques fixés
par l’ÉPA Paris-Saclay pour le campus urbain et sur
la supériorité économique du réseau
de chaleur pour les atteindre : la tarification réseau
de chaleur mise en place par l’ÉPA Paris-Saclay
conduit à des économies pour les abonnés
et en coût global de l’ordre de 20 % par rapport à
des solutions individuelles de performance environnementale équivalente.
Une
distribution mutualisée pour tous
Le
réseau irrigue l’ensemble du campus urbain et assure
l’alimentation des bâtiments grâce à
des sous-stations d’échange. L’ensemble des
installations thermiques - pompes à chaleur, sous-stations
d’échanges... - est géré de manière
coordonnée pour optimiser la distribution d’énergie
en fonction des différents usages et des caractéristiques
des bâtiments mais aussi du coût des énergies
et de leur intensité carbone. Par exemple, à partir
de 18 heures, le chauffage des bâtiments tertiaires et d’enseignement
peu occupés ou vides diminue alors que celui des logements
augmente.
Une
infrastructure évolutive pour valoriser les ressources
locales
Dans
les phases ultérieures de l’aménagement, d’autres
sources d’énergie renouvelable et de récupération
(ÉNR&R) pourront alimenter le réseau, comme
une unité de méthanisation ou une chaufferie biomasse.
Le réseau de chaleur et de froid constitue ainsi une ossature
structurante et évolutive, permettant d’accompagner
le projet urbain dans toutes les phases de son développement.
- 2016
raccordement des premiers bâtiments du campus urbain
de Paris-Saclay
- 2019
mise en service de la boucle tempérée et de la
géothermie
- 2019-2021
construction du démonstrateur de réseau de 5ème
génération, dans le cadre du projet D2Grids
- 2022-2030
valorisation de nouvelles énergies renouvelables complémentaires
- biomasse, méthanisation, chaleur de récupération
- et intégration renforcée avec le réseau
électrique : production photovoltaïque, services
de flexibilité électrique.
|
|
La
plus grande boucle tempérée de France |
|
- 1re
infrastructure
d’échange de chaleur et de froid d’envergure
urbaine en France
- 25
km de réseau cheminant sous les voies publiques
- 2
146 millions de m2 de surfaces raccordées représentant
50 MW de puissances de chaud et froid cumulées
- 2
des 5 doublets de géothermie sur la nappe de l’Albien
d’Île-de-France connecté avec ce réseau
: un doublet est un ensemble de deux forages associés,
l’un d’extraction, l’autre de réinjection
- Le
seul démonstrateur en France,
et l’un des 5 européens, de réseau de chaleur
et de froid de 5ème génération, dans le
cadre du projet européen D2Grids

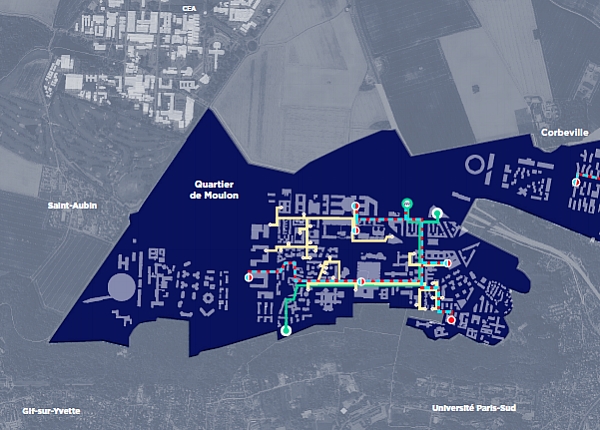

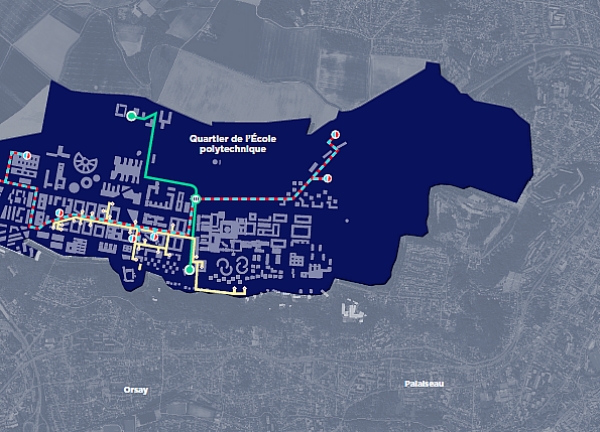

Une
boucle de distribution qui alimente chaque quartier
Le
réseau d’échange de chaleur et de froid Paris-Saclay
s’appuie sur une boucle de distribution tempérée
- environ 30°C -, alimentée par la chaleur géothermique
de la nappe de l’Albien, puisée à 700 m de
profondeur. Cette boucle alimente dans chaque quartier du campus
des thermo-frigo-pompes qui, en complétant la chaleur apportée
par la géothermie, produisent le froid nécessaire
pour la climatisation et le fonctionnement des bâtiments
raccordés. Chaleur et froid ainsi produits sont distribués
aux différents bâtiments du quartier par l’intermédiaire
de mini réseaux de chaleur et de froid. Une chaufferie
gaz centralisée est prévue pour apporter un appoint
ponctuel de chaleur via la boucle tempérée lors
des pics de consommation en hiver.
Un
réseau connecté et intelligent
Toutes
les installations du réseau sont pilotées en temps
réel et de manière coordonnée au sein d’une
infrastructure numérique, chargée de :
-
consolider les données de production, distribution, consommation
;
- optimiser
le fonctionnement et orienter les choix de pilotage en fonction
des coûts de production et de l’intensité
carbone de l’énergie fournie ;
- intégrer
les évolutions de consommation et du bâti : nouvelles
constructions, rénovation de l’existant.

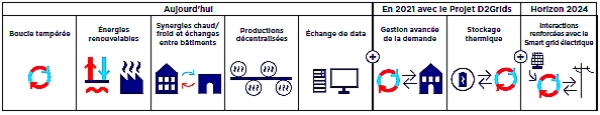

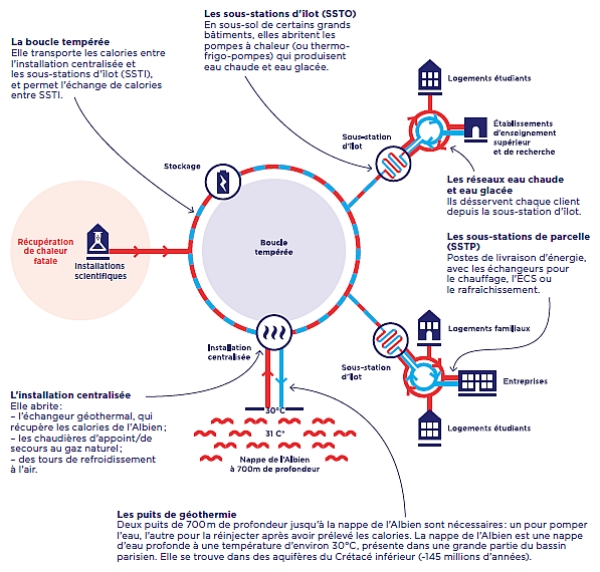

Caractéristiques
du réseau 5ème génération développé
à Paris-Saclay |
|
|
Un
démonstrateur des réseaux de 5ème génération |
|

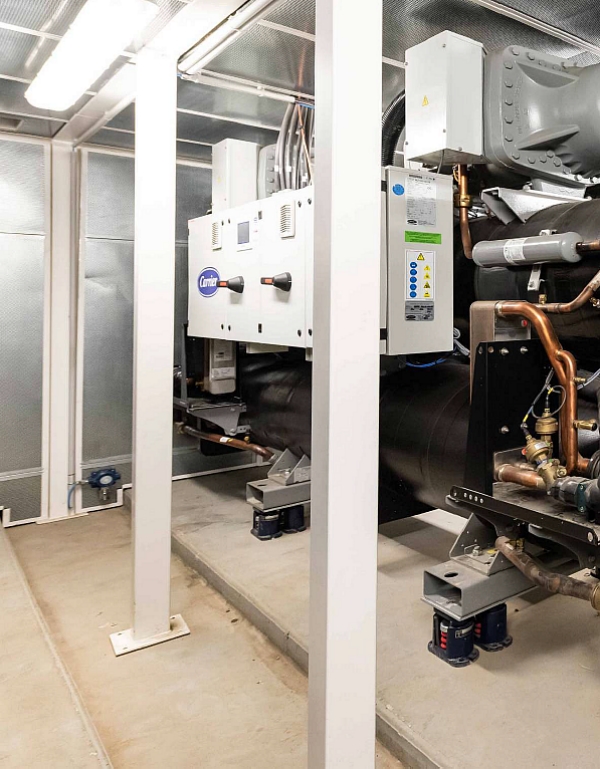

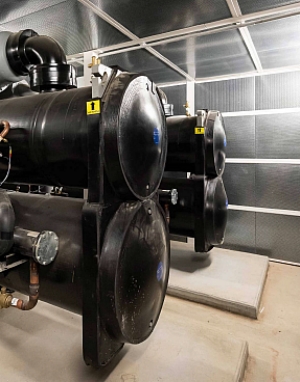

Des thermofrigopompes qui produisent chaud et froid
sont disposées dans la sous-station d’îlot de
CentraleSupélec ©
Carlos Ayesta |
L’alliance
des ÉnR&R et du numérique
Le
campus possède un réseau thermique à haute
efficacité énergétique qui combine ÉnR&R
- énergies renouvelables et de récupération
- et technologies numériques. Véritable hub énergétique,
il offre des synergies de valorisation des ÉnR locales,
de stockage et de récupération des sources de chaleur
basse température.
Multi-énergie,
il approvisionne en chauffage, eau chaude, sanitaire et climatisation
des bâtiments à faible ou fort besoin énergétique.
À terme, il pourra interagir intelligemment avec les autres
réseaux d’énergie - gaz, électricité
- pour un développement coordonné des infrastructures
énergétiques durables.
Expérimenter
les réseaux énergétiques 5G
En
mai 2019, l’ÉPA Paris-Saclay a remporté un
appel à projet de l’Union européenne via l’Interreg
North West Europ, avec le projet D2Grids, porté par 12
partenaires européens visant au développement des
réseaux énergétiques de 5e génération
(5G). Le projet de l’ÉPA Paris-Saclay est, dans ce
cadre, financé à hauteur de 1,5 million d’euros
par le fonds FEDER.
À
ce jour, le réseau de chaleur et de froid de Paris-Saclay
possède déjà des caractéristiques
propres aux réseaux 5G. Dans le cadre du projet D2Grids,
l’objectif pour l’ÉPA Paris-Saclay est de doter
son réseau de nouvelles fonctionnalités 5G, pour
à la fois, apporter plus de flexibilité thermique
au réseau mais également pour renforcer son rôle
de démonstrateur européen.
Caractéristiques
des réseaux 5G
Des
réseaux énergétiques intelligents s’appuyant
sur une boucle locale basse température et des productions
décentralisées à partir d’énergies
locales renouvelables. Cette boucle permet l’échange
d’énergies entre les bâtiments grâce
à des pompes à chaleur situées chez les utilisateurs.
Cette
flexibilité thermique sera expérimentée par
la mise en place de deux démonstrateurs :
-
un système de gestion avancée de la demande, basé
sur un « dialogue » entre les systèmes de
pilotage du réseau et ceux des bâtiments connectés.
Le but est notamment de lisser les appels de pointe en favorisant
la consommation à des moments où les énergies
renouvelables ou de récupérations sont particulièrement
disponibles ;
-
une capacité de stockage thermique dont les bénéfices
attendus sont considérables. Cette flexibilité
thermique permettra à court terme, de maximiser l’utilisation
des ENR&R (Énergies renouvelables et de récupération)
et de diminuer davantage les émissions de CO2 du réseau
; à moyen-long terme, de favoriser les interactions avec
le réseau électrique puis l’ajout dans le
réseau d’énergies rhchaleur fatale ou l’autoconsommation
d’électricité issue de panneaux photovoltaïques
situés sur les toits des bâtiments du campus.
|
|
Une
mise en œuvre publique pour une infrastructure économiquement
maîtrisée |
|
Un
opérateur public |
|
|
Pour
la mise en œuvre de ce réseau de chaleur et de froid,
l’ÉPA Paris-Saclay a signé en 2015 un contrat
de CREM - Conception Réalisation Exploitation Maintenance
- avec le groupe Idex et, en sous-traitance, un groupement d’entreprises
composé d’Idex Énergies et d’Egis. D’une
durée de sept ans, ce contrat permet d’ajuster les
aspects techniques et financiers en coordination avec les établissements
scientifiques et entreprises qui s’y raccorderont. Cette
interaction en amont est indispensable pour la conception des
bâtiments et des quartiers, et pour atteindre les performances
environnementales et économiques optimales.
Lors
de la phase de conception et de réalisation du réseau,
l’État et les collectivités ont, à
travers l’ÉPA Paris-Saclay, la maîtrise intégrale
du projet : périmètres, solutions techniques, coût
de raccordement et prix de l’énergie. L’ÉPA
Paris-Saclay est le garant de la défense des intérêts
communs assurant la performance et la faisabilité du réseau
d’une part et les intérêts des utilisateurs
d’autre part.
Un
projet économiquement maîtrisé
La
solution technique proposée par Idex a répondu de
façon performante au cahier des charges de la consultation,
en apportant une innovation significative, tout en rentrant dans
l’enveloppe financière provisionnée par l’ÉPA
Paris-Saclay : lors des pointes de demande de chaud, en hiver,
la boucle d’eau tempérée monte en température,
ce qui permet de centraliser l’appoint gaz dans une unique
chaufferie par quartier et conduit à des économies
pour le réseau de chaleur et pour les abonnés.
Pour
la première phase d’aménagement des deux ZAC
du campus urbain, - environ 700 000 m² raccordés à
l’horizon 2020 -, les investissements du réseau de
chaleur sont évalués à 51,7 M€. L’essentiel
du financement des investissements est assuré par des subventions
- aide du fonds chaleur de l’ADEME -, le coût de raccordement
au réseau - qui constitue le coût d’accès
au service - et une partie des redevances annuelles d’abonnement.
Une
maîtrise d’œuvre confiée au groupe Idex,
une ETI française pionnière des énergies
renouvelables
Le
groupe Idex, avec en sous-traitance le groupement d’entreprises
composé des sociétés Idex Energies et Egis,
a été retenu par l’ÉPA Paris-Saclay
à l’issue d’une procédure négociée.
À
travers ses deux métiers liés aux énergies
du territoire et aux services d’efficacité énergétique,
le groupe Idex est aujourd’hui un acteur français
de la transition énergétique. Sa vocation est de
réduire l’empreinte carbone des territoires et d’optimiser
la facture énergétique de ses clients tout en assurant
leur confort thermique. Le groupe accompagne ainsi la construction
de la ville durable, depuis la valorisation et la distribution
des énergies locales renouvelables - géothermie,
biomasse - et/ou de récupération - valorisation
des déchets, data center, eaux usées, cogénération
-, jusqu’à la performance énergétique
et la gestion durable des bâtiments : logements, tertiaire,
hôpitaux, sites industriels… Première ETI -
Entreprise de Taille Intermédiaire - indépendante
française des services énergétiques, Idex,
qui a réalisé un chiffre d’affaires de 921
millions d’euros en 2018, est implantée dans toute
la France avec plus de 100 agences et 4.000 collaborateurs, ingénieurs
et techniciens spécialisés.
Les
14 850 collaborateurs d’Egis ont à cœur d’accompagner
les transitions énergétique et écologique,
numérique et territoriale pour façonner le monde
de demain. Le groupe met sa capacité à innover et
à transformer ingénieusement des idées en
solutions concrètes, opérationnelles et surtout
utiles, au service de ses clients partout dans le monde. Ses missions
l’amènent à travailler dans de nombreux domaines
répondant aux grands défis de la planète,
tels que les transports, le bâtiment, l’eau, l’environnement
et l’énergie, ou encore la ville et les services
à la mobilité. Il s’appuie sur une large palette
de métiers, qui vont de la conception à l’exploitation
d’infrastructures, en passant par le conseil, le clé
en main et le montage de projets. Filiale à 75 % de la
Caisse des Dépôts et à 25 % par des cadres
partenaires et des salariés, Egis a généré
1,13 Md€ de chiffre d’affaires géré en
2018. |
Réseau de chaleur et de froid du campus urbain de Paris-Saclay
en 2024
Installation centralisée sur quartier de Moulon ©
Carlos Ayesta
|
|
Paris-Saclay,
un éco-territoire
Paris-Saclay
est un projet scientifique et économique exceptionnel au
service de la croissance et de la création d’emplois.
L’État a décidé par la loi du 3 juin
2010 relative au Grand Paris d’apporter son soutien à
l’ambition du projet : renforcer l’offre universitaire
et la recherche et augmenter fortement la capacité du territoire
à produire du développement industriel et social.
C’est aussi un laboratoire de la ville du futur. L’ÉPA
Paris-Saclay a pour ambition d’y concevoir et d’y
construire des quartiers mixtes, compacts, durables et aux usages
mutualisés, qui répondent aux enjeux énergétiques
et écologiques de demain. Paris-Saclay met en œuvre
dans son aménagement les procédés et les
équipements innovants d’un urbanisme du XXIe siècle.
En
matière énergétique, l’ambition est
de faire de Paris-Saclay un territoire sobre, qui valorise des
énergies locales et renouvelables à grande échelle,
piloté intelligemment. Cela implique de nouveaux bâtiments
très performant énergétiquement, visant l’obtention
de la labellisation BÉPOS Effinergie 2017, et de réhabiliter
progressivement l’existant. L’ÉPA Paris-Saclay
a imposé de réserver 30 % des toitures à
des équipements photovoltaïques. Les bâtiments
doivent être PV-Ready afin de faciliter l’installation
de panneaux photovoltaïques une fois les bâtiments
livrés. Une première consultation pour désigner
un opérateur en charge du financement et de la gestion
de centrales photovoltaïques sera lancé à la
fin du 2e trimestre 2019 pour 30 500 m²
de toitures d’ici à 2020, pour une puissance de 2,5
MWc et une production de 2,6 GWh.
L’ÉPA
Paris-Saclay s’inscrit ainsi dans une stratégie d’aménagement
durable et soutenable, conforme aux objectifs nationaux préconisés
par la Loi de
transition énergétique pour la croissance verte
promulguée le 18 août 2015. Cette ambition a également
été reconnue par le Ministère de l’Écologie,
du Développement durable et de l’Énergie puisque
le campus urbain de Paris-Saclay a été labellisé
Territoires à énergie positive pour la croissance
verte. Il s’inscrit pleinement dans les objectifs de
la Programmation Pluriannuelle de l’Énergie de 2019
et contribue aux engagements pris par la France lors de l’Accord
de Paris sur le climat adopté à l’occasion
de la COP21. |
|
.
Établissement
public d’aménagement Paris-Saclay
|
|
|
L’Établissement public d’aménagement
Paris-Saclay, créé en 2010 par la loi sur
le Grand Paris, pilote et coordonne le développement
du cluster scientifique et technologique et assure
son rayonnement international. Il mobilise les acteurs industriels
pour stimuler la croissance autour de filières stratégiques
: technologies de l’information et de la communication,
santé, énergie, aéronautique -sécuritédéfense,
mobilité. Il est partenaire du projet scientifique
porté par l’Université Paris-Saclay.
Ensemble, ils fédèrent les acteurs académiques
pour renforcer les liens entre la recherche publique et
privée et favoriser l’innovation et l’entrepreneuriat.
Paris-Saclay est un projet majeur d’aménagement
du territoire au service du développement des entreprises,
des établissements de recherche, et de la qualité
de vie des habitants, afin de devenir un avantage compétitif
essentiel dans un environnement mondial hautement concurrentiel.
|
|
|
|
|
|
|
|
|
|
|
|
|
